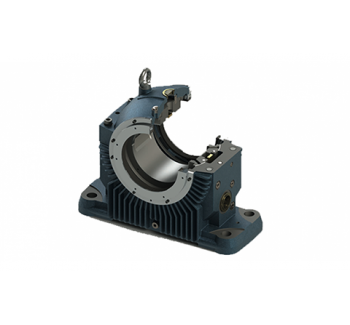

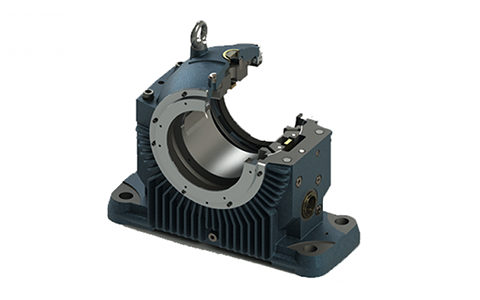

Zollern-ZR系列滑动轴承设计说明
Miba-ZR型水平轴承根据DIN31690标准规格设计,适用于各种重型应用(电机)。涡轮机、鼓风机和试验台)。模块化系统适用于不同类型的轴承(支座。端法兰和中心法兰),也就是说,它总是可以组合这个系统的不同模块,如壳体润滑环和其他设备。因此,组装简单,在安装、调试和维护过程中避免了由于螺钉和销的定位而导致的错误。
●油润滑
通过一个松散的油环实现完全自我润滑。或者在轴承由外部油循环系统润滑的情况下,如果发生系统故障,这种松动的油环可以用于在不损坏的情况下紧急停机。Z型轴承可用于船舶应用,通过使用油环导向器来满足船舶运动的需要。
●密封
根据不同的操作条件和要求的保护等级选择密封件。标准配置是由高耐热纤维增强合成材料制成的浮动迷宫式密封(IP 44)。高油量轴承配备可调节刚性铝合金密封件(IP 44)。如果轴承在多尘或潮湿的环境中运行,或者旋转部件(离合器、联轴器、风扇等)靠近轴承,这两种类型的密封都可以配备螺栓挡板(P55)或甩尘器(IP 54)。可为特殊应用提供提供更高保护的特殊密封件或加压密封件等。根据要求提供详细信息。当轴的端部位于轴承内时,使用端盖。
●电气绝缘
为了防止轴传导的杂散电流,Z型轴承可作为一种选择提供电绝缘。在这种情况下,壳体的球形座涂覆有耐磨和耐温的合成材料。
●机油选择
建议使用品牌的矿物油(最好能防止起泡、老化和氧化)作为润滑剂。每种应用的粘度由Zollern轴承设计计算机程序选择。输出结果随每个报价一起提供。
●温度控制
将温度传感器固定在轴颈衬套和油底壳中的规定是标准的。使用哪种类型的传感器取决于读数的类型(直接读数、集中控制系统、记录仪器)。可以安装两种不同且独立的温度传感器。
