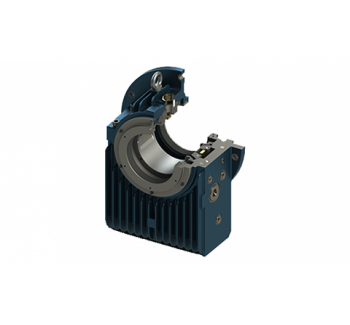

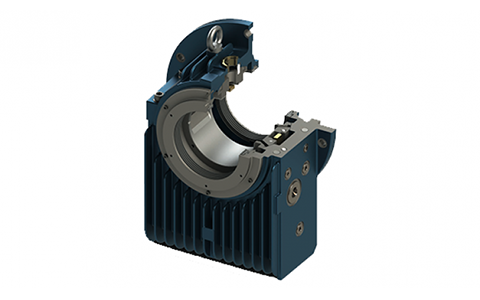

Zollern-ZF系列滑动轴承设计说明
Zollern-ZF系列水平轴承根据DIN31693标准规格设计,适用于各种重型应用(电机、涡轮机和试验台)。模块化系统适用于不同类型的轴承(支座、端法兰和中心法兰),也就是说,始终可以将该系统的不同模块组合。因此,组装简单,在安装、调试和维护过程中避免了由于螺钉和销的定位而导致的错误。
●油润滑
通过一个松散的油环实现完全自我润滑。或者在轴承由外部油循环系统润滑的情况下,如果发生系统故障,这种松动的油环可以用于在不损坏的情况下紧急停机。Z型轴承可用于船舶应用,通过使用油环导向器来满足船舶运动的需要。
●密封
根据不同的操作条件和要求的保护等级选择密封件。标准配置是由高耐热纤维增强合成材料制成的浮动迷宫式密封(IP 44)。高油量轴承配备可调节刚性铝合金密封件(IP 44)。如果轴承在多尘或潮湿的环境中运行,或者旋转部件(离合器、联轴器、风扇等)靠近轴承,这两种类型的密封都可以配备螺栓挡板(P55)或甩尘器(IP 54)。可为特殊应用提供提供更高保护的特殊密封件或加压密封件等。根据要求提供详细信息。当轴的端部位于轴承内时,使用端盖。
●电气绝缘
为了防止轴传导的杂散电流,Z型轴承可作为一种选择提供电绝缘。在这种情况下,壳体的球形座涂覆有耐磨和耐温的合成材料。
●机油选择
建议使用品牌的矿物油(最好能防止起泡、老化和氧化)作为润滑剂。每种应用的粘度由Zollern轴承设计计算机程序选择。输出结果随每个报价一起提供。
●温度控制
将温度传感器固定在轴颈衬套和油底壳中的规定是标准的。使用哪种类型的传感器取决于读数的类型(直接读数、集中控制系统、记录仪器)。可以安装两种不同且独立的温度传感器。
ZF全系列产品型号 | ||||
ZFNCQ | ZFNCB | ZFNCK | ZFNCD | ZFNCA |
ZFNLQ | ZFNLB | ZFNLK | ZFNLD | ZFNLA |
ZFNFQ | ZFNFB | ZFNFK | ZFNFD | ZFNFA |
ZFNYQ | ZFNYB | ZFNYK | ZFNYD | ZFNYA |
ZFNVQ | ZFNVB | ZFNVK | ZFNVD | ZFNVA |
ZFNKQ | ZFNKB | ZFNKK | ZFNKD | ZFNKA |
ZFZCQ | ZFZCB | ZFZCK | ZFZCD | ZFZCA |
ZFZLQ | ZFZLB | ZFZLK | ZFZLD | ZFZLA |
ZFZFQ | ZFZFB | ZFZFK | ZFZFD | ZFZFA |
ZFZYQ | ZFZYB | ZFZYK | ZFZYD | ZFZYA |
ZFZVQ | ZFZVB | ZFZVK | ZFZVD | ZFZVA |
ZFZKQ | ZFZKB | ZFZKK | ZFZKD | ZFZKA |
ZFXCQ | ZFXCB | ZFXCK | ZFXCD | ZFXCA |
ZFXLQ | ZFXLB | ZFXLK | ZFXLD | ZFXLA |
ZFXFQ | ZFXFB | ZFXFK | ZFXFD | ZFXFA |
ZFXYQ | ZFXYB | ZFXYK | ZFXYD | ZFXYA |
ZFXVQ | ZFXVB | ZFXVK | ZFXVD | ZFXVA |
ZFXKQ | ZFXKB | ZFXKK | ZFXKD | ZFXKA |
ZFWCQ | ZFWCB | ZFWCK | ZFWCD | ZFWCA |
ZFWLQ | ZFWLB | ZFWLK | ZFWLD | ZFWLA |
ZFWFQ | ZFWFB | ZFWFK | ZFWFD | ZFWFA |
ZFWYQ | ZFWYB | ZFWYK | ZFWYD | ZFWYA |
ZFWVQ | ZFWVB | ZFWVK | ZFWVD | ZFWVA |
ZFWKQ | ZFWKB | ZFWKK | ZFWKD | ZFWKA |
ZFUCQ | ZFUCB | ZFUCK | ZFUCD | ZFUCA |
ZFULQ | ZFULB | ZFULK | ZFULD | ZFULA |
ZFUFQ | ZFUFB | ZFUFK | ZFUFD | ZFUFA |
ZFUYQ | ZFUYB | ZFUYK | ZFUYD | ZFUYA |
ZFUVQ | ZFUVB | ZFUVK | ZFUVD | ZFUVA |
ZFUKQ | ZFUKB | ZFUKK | ZFUKD | ZFUKA |
ZFTCQ | ZFTCB | ZFTCK | ZFTCD | ZFTCA |
ZFTLQ | ZFTLB | ZFTLK | ZFTLD | ZFTLA |
ZFTFQ | ZFTFB | ZFTFK | ZFTFD | ZFTFA |
ZFTYQ | ZFTYB | ZFTYK | ZFTYD | ZFTYA |
ZFTVQ | ZFTVB | ZFTVK | ZFTVD | ZFTVA |
ZFTKQ | ZFTKB | ZFTKK | ZFTKD | ZFTKA |
