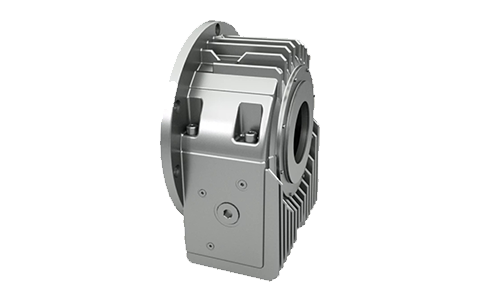

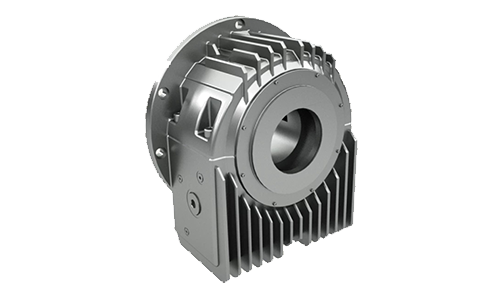

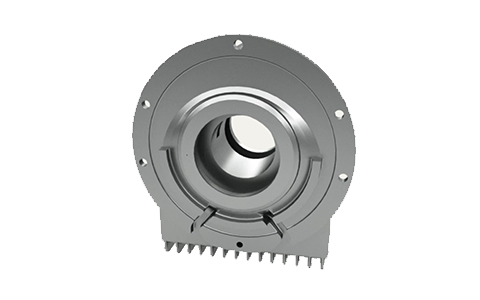

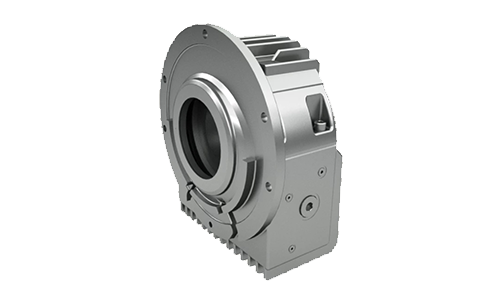

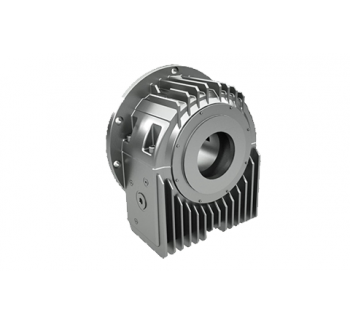

EF系列滑动轴承简介
EF系列轴承座上集成的侧法兰允许轴承直接安装在铭牌上。
外壳的表面配备的是最佳性能的翅片,从而获得优良的自然冷却特性。
EF系列滑动轴承特别适用于没有自己的轴承基础或与其配套的对准工作的电机。然而,铭牌必须是抗扭的,并能够吸收轴承负荷。
与底座轴承相比,轴承间隙明显更短,因此转子结构更坚固。自动调节、浮动迷宫式密封件是标准配置,用于密封机器隐藏侧的轴。
我们建议在润滑剂循环增加或特殊规格的情况下使用腔室密封。必须提供通过机器内部的通道,以便能够装配和调整这些密封。得益于它提供的众多优势,EF型是电机最受欢迎的设计。EF型侧法兰安装轴承不太适用于具有敏感转子动态特性的机器和/或超临界速度的转子。在这种情况下,ER、EG和EM外壳版本提供了更有利的条件。
EF系列滑动轴承技术数据
设 计 | EF系列滑动轴承 |
结 构 | 翼片侧法兰安装轴承,符合DIN 31693/ISO 11687-2 |
大 小 | 9-28毫米,适用于80-355毫米直径的轴 |
35-45毫米,适用于300-560毫米直径的轴(600毫米) | |
润 滑 | 自润滑(松动油环、固定油环) 或外部润滑 |
冷却系统 | 自然冷却、水冷却或外部冷却 |
钻孔设计 | 根据需要提供各种孔设计,例如圆柱形孔、两凸角孔、四凸角孔或径向可倾瓦 |
选 配 | 电绝缘,润滑循环系统,静压顶升 |
配 件 | 用PT100进行温度监测,为振动/速度传感器做好准备 |
EF系列滑动轴承特点
|
|
|
|
|
|
|
|
EF系列滑动轴承所有产品型号
EFNCQ | EFZCQ | EFXCQ | EFWCQ | EFUCQ |
EFNCB | EFZCB | EFXCB | EFWCB | EFUCB |
EFNCE | EFZCE | EFXCE | EFWCE | EFUCE |
EFNCK | EFZCK | EFXCK | EFWCK | EFUCK |
EFNCA | EFZCA | EFXCA | EFWCA | EFUCA |
EFNLQ | EFZLQ | EFXLQ | EFWLQ | EFULQ |
EFNLB | EFZLB | EFXLB | EFWLB | EFULB |
EFNLE | EFZLE | EFXLE | EFWLE | EFULE |
EFNLK | EFZLK | EFXLK | EFWLK | EFULK |
EFNLA | EFZLA | EFXLA | EFWLA | EFULA |
EFNFQ | EFZFQ | EFXFQ | EFWFQ | EFUFQ |
EFNFB | EFZFB | EFXFB | EFWFB | EFUFB |
EFNFE | EFZFE | EFXFE | EFWFE | EFUFE |
EFNFK | EFZFK | EFXFK | EFWFK | EFUFK |
EFNFA | EFZFA | EFXFA | EFWFA | EFUFA |
EFNYQ | EFZYQ | EFXYQ | EFWYQ | EFUYQ |
EFNYB | EFZYB | EFXYB | EFWYB | EFUYB |
EFNYE | EFZYE | EFXYE | EFWYE | EFUYE |
EFNYK | EFZYK | EFXYK | EFWYK | EFUYK |
EFNYA | EFZYA | EFXYA | EFWYA | EFUYA |
EFNVQ | EFZVQ | EFXVQ | EFWVQ | EFUVQ |
EFNVB | EFZVB | EFXVB | EFWVB | EFUVB |
EFNVE | EFZVE | EFXVE | EFWVE | EFUVE |
EFNVK | EFZVK | EFXVK | EFWVK | EFUVK |
EFNVA | EFZVA | EFXVA | EFWVA | EFUVA |
EFNKQ | EFZKQ | EFXKQ | EFWKQ | EFUKQ |
EFNKB | EFZKB | EFXKB | EFWKB | EFUKB |
EFNKE | EFZKE | EFXKE | EFWKE | EFUKE |
EFNKK | EFZKK | EFXKK | EFWKK | EFUKK |
EFNKA | EFZKA | EFXKA | EFWKA | EFUKA |
