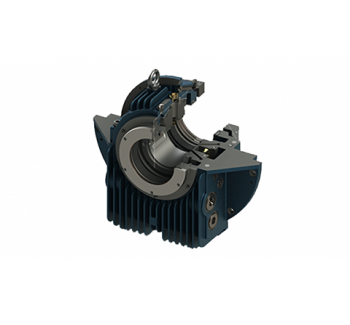

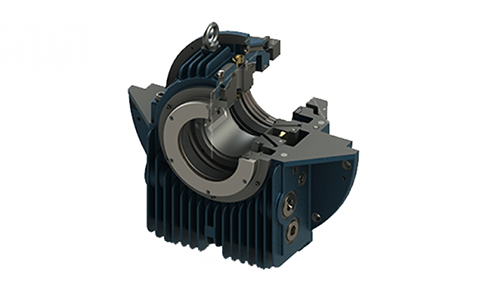

ZM系列设计说明

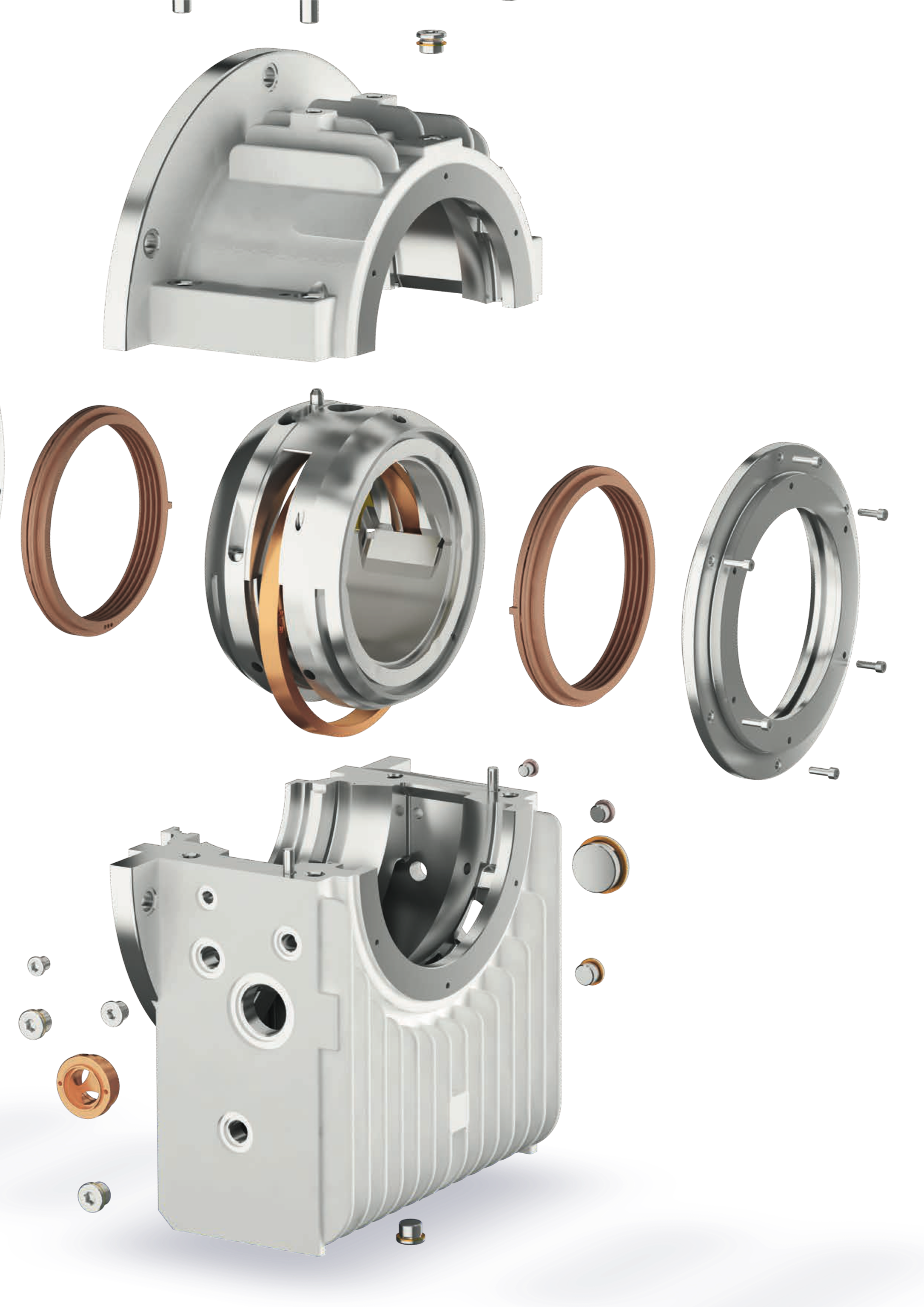

Zollern-ZM系列滑动轴承水平轴承根据DIN31694标准规格设计,适用于各种重型应用 (电机、涡轮机和试验台)模块化系统适用于不同类型的轴承(支座、端法兰和中心法兰),也就是说,始终可以将该系统的不同模块组合。因此,组装简单,在安装、调试和维护过程中避免了由于螺钉和销的定位而导致的错误。
●油润滑
通过一个松散的油环实现完全自我润滑。或者在轴承由外部油循环系统润滑的情况下,如果发生系统故障,这种松动的油环可以用于在不损坏的情况下紧急停机。Z型轴承可用于船舶应用,通过使用油环导向器来满足船舶运动的需要。
●密封
根据不同的操作条件和要求的保护等级选择密封件。标准配置是由高耐热纤维增强合成材料制成的浮动迷宫式密封(IP 44)。高油量轴承配备可调节刚性铝合金密封件(IP 44)。如果轴承在多尘或潮湿的环境中运行,或者旋转部件(离合器、联轴器、风扇等)靠近轴承,这两种类型的密封都可以配备螺栓挡板(P55)或甩尘器(IP 54)。可为特殊应用提供提供更高保护的特殊密封件或加压密封件等。根据要求提供详细信息。当轴的端部位于轴承内时,使用端盖。
●电气绝缘
为了防止轴传导的杂散电流,Z型轴承可作为一种选择提供电绝缘。在这种情况下,壳体的球形座涂覆有耐磨和耐温的合成材料。
●机油选择
建议使用品牌的矿物油(最好能防止起泡、老化和氧化)作为润滑剂。每种应用的粘度由Zollern轴承设计计算机程序选择。输出结果随每个报价一起提供。
●温度控制
将温度传感器固定在轴颈衬套和油底壳中的规定是标准的。使用哪种类型的传感器取决于读数的类型(直接读数、集中控制系统、记录仪器)。可以安装两种不同且独立的温度传感器。
ZM系列全部产品型号 | ||||
ZMNCQ | ZMNCB | ZMNCK | ZMNCD | ZMNCA |
ZMNLQ | ZMNLB | ZMNLK | ZMNLD | ZMNLA |
ZMNFQ | ZMNFB | ZMNFK | ZMNFD | ZMNFA |
ZMNYQ | ZMNYB | ZMNYK | ZMNYD | ZMNYA |
ZMNVQ | ZMNVB | ZMNVK | ZMNVD | ZMNVA |
ZMNKQ | ZMNKB | ZMNKK | ZMNKD | ZMNKA |
ZMZCQ | ZMZCB | ZMZCK | ZMZCD | ZMZCA |
ZMZLQ | ZMZLB | ZMZLK | ZMZLD | ZMZLA |
ZMZFQ | ZMZFB | ZMZFK | ZMZFD | ZMZFA |
ZMZYQ | ZMZYB | ZMZYK | ZMZYD | ZMZYA |
ZMZVQ | ZMZVB | ZMZVK | ZMZVD | ZMZVA |
ZMZKQ | ZMZKB | ZMZKK | ZMZKD | ZMZKA |
ZMXCQ | ZMXCB | ZMXCK | ZMXCD | ZMXCA |
ZMXLQ | ZMXLB | ZMXLK | ZMXLD | ZMXLA |
ZMXFQ | ZMXFB | ZMXFK | ZMXFD | ZMXFA |
ZMXYQ | ZMXYB | ZMXYK | ZMXYD | ZMXYA |
ZMXVQ | ZMXVB | ZMXVK | ZMXVD | ZMXVA |
ZMXKQ | ZMXKB | ZMXKK | ZMXKD | ZMXKA |
ZMWCQ | ZMWCB | ZMWCK | ZMWCD | ZMWCA |
ZMWLQ | ZMWLB | ZMWLK | ZMWLD | ZMWLA |
ZMWFQ | ZMWFB | ZMWFK | ZMWFD | ZMWFA |
ZMWYQ | ZMWYB | ZMWYK | ZMWYD | ZMWYA |
ZMWVQ | ZMWVB | ZMWVK | ZMWVD | ZMWVA |
ZMWKQ | ZMWKB | ZMWKK | ZMWKD | ZMWKA |
ZMUCQ | ZMUCB | ZMUCK | ZMUCD | ZMUCA |
ZMULQ | ZMULB | ZMULK | ZMULD | ZMULA |
ZMUFQ | ZMUFB | ZMUFK | ZMUFD | ZMUFA |
ZMUYQ | ZMUYB | ZMUYK | ZMUYD | ZMUYA |
ZMUVQ | ZMUVB | ZMUVK | ZMUVD | ZMUVA |
ZMUKQ | ZMUKB | ZMUKK | ZMUKD | ZMUKA |
ZMTCQ | ZMTCB | ZMTCK | ZMTCD | ZMTCA |
ZMTLQ | ZMTLB | ZMTLK | ZMTLD | ZMTLA |
ZMTFQ | ZMTFB | ZMTFK | ZMTFD | ZMTFA |
ZMTYQ | ZMTYB | ZMTYK | ZMTYD | ZMTYA |
ZMTVQ | ZMTVB | ZMTVK | ZMTVD | ZMTVA |
ZMTKQ | ZMTKB | ZMTKK | ZMTKD | ZMTKA |
