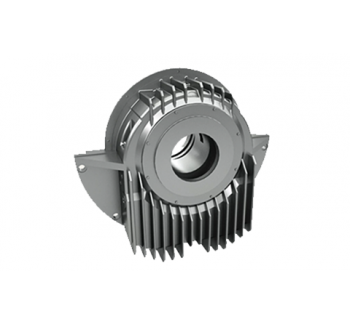

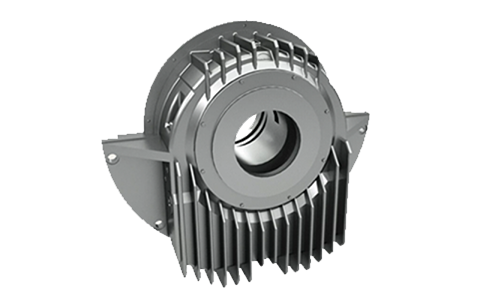

EM系列滑动轴承简介
RENK开发了EM轴承类型,以满足极小的轴承游隙,同时满足由铭牌和轴承组成的组装单元的高结构强度要求。
安装法兰位于外壳的轴向中心,因此能够将负载直接、垂直地施加到铭牌上。
轴承壳体通过壳体的下部连接。这意味着铭牌也可以拆分,只有下半部分需要表现出高度的刚性。
可以为安装目的提供通往机器内部和轴承的非常大的接入区域 - 在装配机器和进行维护工作时这是一个非常大的优势。这种外壳形状特别适用于要求苛刻的驱动概念中的各种扩展阶段。
EM系列是一种功能强大、多用途的轴承,主要用于耐用、低速的机器上,可以使得涡轮发电机以最高速度运行。中心法兰安装轴承设计的扩大外壳表面(ZM7,EM9S,EM14S/XS)是一种特殊类型的较小轴直径的轴承。在产品变化程度低的情况下,这些轴承提供了自然冷却操作的优化功能,这意味着可以制造出没有单独润滑的两极电机。
EM系列滑动轴承技术数据
设 计 | EM系列滑动轴承 |
结 构 | 翼片侧法兰安装轴承,符合DIN 31694/ISO 11687-3 |
大 小 | 9-28毫米,适用于80-355毫米直径的轴 |
35-45毫米,适用于300-560毫米直径的轴(600毫米,无轴向分量) | |
润 滑 | 自润滑(松动油环、固定油环) 或外部润滑 |
冷却系统 | 自然冷却、水冷却或外部冷却 |
钻孔设计 | 根据需要进行各种孔设计,例如圆柱形孔、两瓣孔、三瓣孔、四瓣孔或径向可倾瓦 |
选 配 | 电绝缘,润滑循环系统,静压顶升 |
配 件 | 用PT100进行温度监测,为振动/速度传感器做好准备 |
EM系列滑动轴承特点
|
|
|
|
|
|
|
|
EM系列滑动轴承所有产品型号
EMNCQ | EMZCQ | EMXCQ | EMWCQ | EMUCQ |
EMNCB | EMZCB | EMXCB | EMWCB | EMUCB |
EMNCE | EMZCE | EMXCE | EMWCE | EMUCE |
EMNCK | EMZCK | EMXCK | EMWCK | EMUCK |
EMNCA | EMZCA | EMXCA | EMWCA | EMUCA |
EMNLQ | EMZLQ | EMXLQ | EMWLQ | EMULQ |
EMNLB | EMZLB | EMXLB | EMWLB | EMULB |
EMNLE | EMZLE | EMXLE | EMWLE | EMULE |
EMNLK | EMZLK | EMXLK | EMWLK | EMULK |
EMNLA | EMZLA | EMXLA | EMWLA | EMULA |
EMNFQ | EMZFQ | EMXFQ | EMWFQ | EMUFQ |
EMNFB | EMZFB | EMXFB | EMWFB | EMUFB |
EMNFE | EMZFE | EMXFE | EMWFE | EMUFE |
EMNFK | EMZFK | EMXFK | EMWFK | EMUFK |
EMNFA | EMZFA | EMXFA | EMWFA | EMUFA |
EMNYQ | EMZYQ | EMXYQ | EMWYQ | EMUYQ |
EMNYB | EMZYB | EMXYB | EMWYB | EMUYB |
EMNYE | EMZYE | EMXYE | EMWYE | EMUYE |
EMNYK | EMZYK | EMXYK | EMWYK | EMUYK |
EMNYA | EMZYA | EMXYA | EMWYA | EMUYA |
EMNVQ | EMZVQ | EMXVQ | EMWVQ | EMUVQ |
EMNVB | EMZVB | EMXVB | EMWVB | EMUVB |
EMNVE | EMZVE | EMXVE | EMWVE | EMUVE |
EMNVK | EMZVK | EMXVK | EMWVK | EMUVK |
EMNVA | EMZVA | EMXVA | EMWVA | EMUVA |
EMNKQ | EMZKQ | EMXKQ | EMWKQ | EMUKQ |
EMNKB | EMZKB | EMXKB | EMWKB | EMUKB |
EMNKE | EMZKE | EMXKE | EMWKE | EMUKE |
EMNKK | EMZKK | EMXKK | EMWKK | EMUKK |
EMNKA | EMZKA | EMXKA | EMWKA | EMUKA |
